Синхронный и асинхронный матричный сплайсёр бесшовного аудио и видео 4K60

Во втором-третьем кварталах 2025 года мы выпустили новый продукт BIT-VWC-MD1212Ma , обладающий мощными функциями, высокой производительностью и универсальными возможностями применения. Проще говоря, это бесшовная аудио- и видеоматрица 4K60 с возможностью объединения. Однако её функционал далеко не прост, поэтому многим пользователям сложно в нём разобраться. А теперь следите за моими подробными пояснениями.

Снаружи он выглядит как стандартное вставное шасси 3U.



Передняя панель:

На передней панели расположены ЖК-дисплей, три набора кнопок, индикаторы и ИК-приёмник. ЖК-дисплей и кнопки позволяют просматривать состояние устройства и выполнять некоторые основные операции и элементы управления. Функция ИК-порта в настоящее время зарезервирована и не разработана. Свяжитесь с нами, если она вам нужна.



Задняя панель:

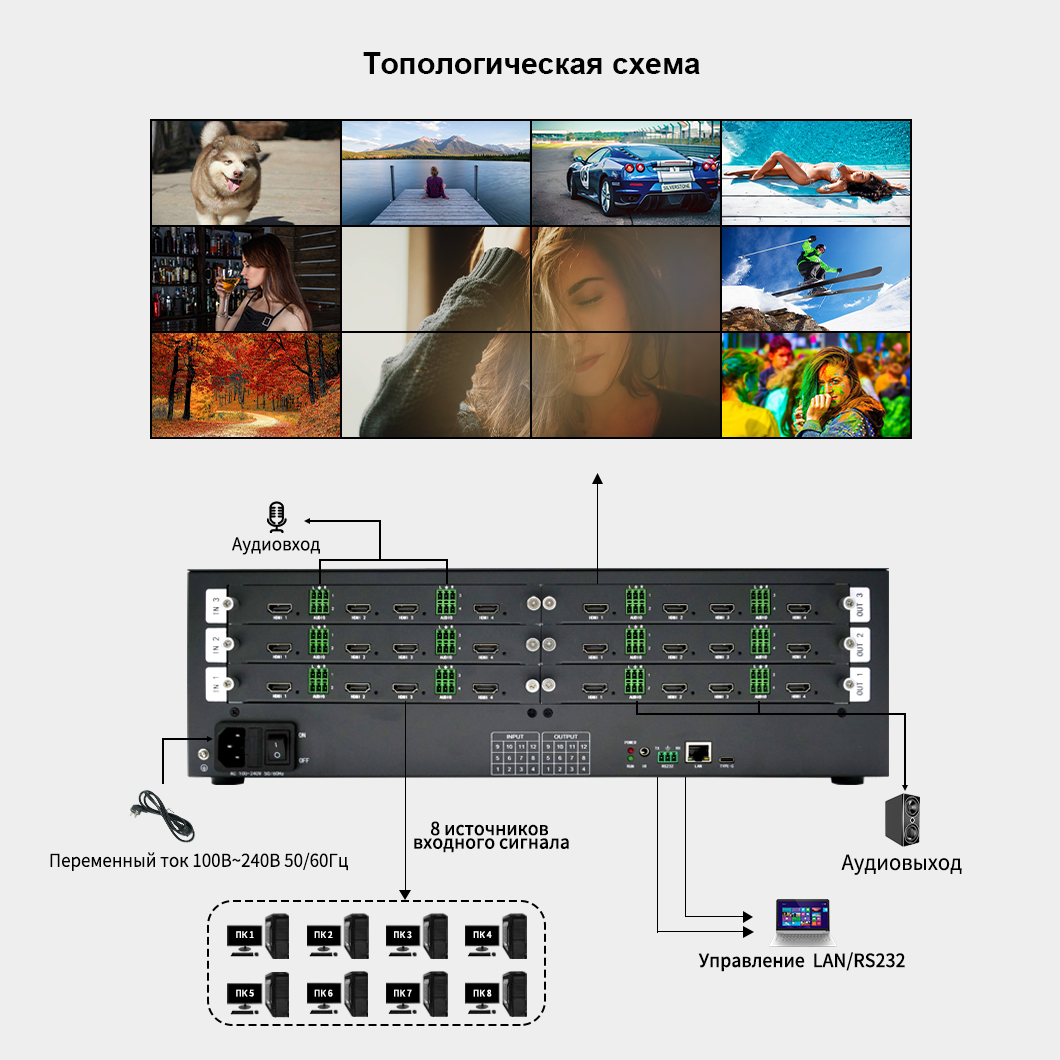

На задней панели расположены шесть плат (до трёх входов и трёх выходов. Каждая плата ввода/вывода оснащена четырьмя входами и выходами HDMI 2.0 и четырьмя каналами эмбедирования/деэмбедирования звука), выключателем питания, портами Ethernet и интерфейсами управления RS232. Порт Type-C используется для обновления программного обеспечения и отладки; используйте его с осторожностью, если это не требуется!



Таким образом, с точки зрения структуры сменных плат, это серия продуктов, и различные способы установки сменных плат могут быть выбраны в соответствии с требованиями к количеству входов и выходов конкретного проекта. Можно установить минимум одну входную и одну выходную плату, что даёт бесшовный матричный сварочный аппарат 4K60 с 4 входами и 4 выходами; можно установить максимум три входные и три выходные платы, что даёт бесшовный матричный сварочный аппарат 4K60 с 12 входами и 12 выходами. Существует девять способов установки плат:

Как описано выше, кнопки управления на панели могут удовлетворить потребности большинства пользователей в бесперебойном переключении проектов с несколькими входами и выходами 4K60.



Для получения более подробной информации, пожалуйста, продолжайте читать.



Поскольку основным способом управления этим изделием является веб-интерфейс, следующие функции будут объяснены через веб-интерфейс. Прежде чем начать, важно понять следующие функциональные концепции:

1. Программно-определяемая кабельная разводка : выходной интерфейс и дисплей подключаются случайным образом. Программное обеспечение позволяет быстро настроить соответствие выходного сигнала и дисплея.

2. Несколько полотен : вывод делится на несколько групп, каждая из которых соответствует отдельной видеостене.



Сначала подключите устройство к управляющему компьютеру с помощью сетевого кабеля или подключите устройство и управляющий компьютер к одной локальной сети. Найдите IP-адрес устройства на ЖК-дисплее. Откройте браузер и введите IP-адрес, чтобы войти в веб-интерфейс управления устройством (имя пользователя: admin; пароль: admin).

Обзор программного интерфейса:

Слева отображается панель навигации меню, а справа — область операций.

Программно-определяемая кабельная система :

После подключения выхода HDMI к дисплею откройте «Настройки соединения» > «Экран», чтобы настроить распределение выходов. После открытия этого интерфейса выберите видеостену 1 и задайте количество строк и столбцов для распределения, например, 3 строки и 4 столбца. Соответствующее экранное меню (OSD) появится в левом верхнем углу каждого дисплея. Просто перетащите выход веб-интерфейса на соответствующий дисплей, чтобы завершить настройку распределения выходов. Подробнее см. в следующем видео на YouTube: демонстрационное видео о программно-определяемой кабельной разводке.

Вернитесь в интерфейс объединения окон и перетащите соседние окна левой кнопкой мыши. Появится пунктирный прямоугольник, и перекрытые окна будут объединены в одно большое окно, что позволит вам свободно открывать окна.

Примечание:

1. Минимальная единица отображения — один дисплей.

2. Чтобы открыть одно окно на одном экране, просто перетащите его внутри окна.

После настройки расположения окон перетащите источник входного сигнала с левой стороны окна в соответствующее окно, чтобы плавно переключить источник входного сигнала.



Несколько холстов ：

Если у вас несколько видеостен и вы хотите управлять ими с одного процессора, вы можете использовать функцию разделения экрана. Например, если у вас три видеостены: 2x2, 1x4 и 4x1, установите для каждой из них соответствующий режим, настройте отображение выходов, а затем вернитесь к разделению, чтобы переключить соответствующий источник входного сигнала и параметры окна.

Наше программное обеспечение поддерживает только три видеостены, но теоретически наше устройство можно разделить на 12 видеостен. С помощью этих трёх видеостен можно создать любую комбинацию из 12 дисплеев. Если у вас есть особые требования, вы не знаете, как выполнить отладку, или у вас есть вопросы, свяжитесь с нами напрямую, и мы ответим на них!



Сохранение сцены :

Если вам нужно переключаться между несколькими сценами на объекте, вы можете сохранить все необходимые сцены для быстрого и удобного переключения. Можно сохранить до 12 сцен.

Управление EDID :

В интерфейсе настроек входа вы можете изменить EDID каждого входа.

Каждый вход предоставляет эти EDID для выбора.

Если ни один из перечисленных выше EDID не подходит, нажмите «Управление EDID» ниже, чтобы настроить их. Вы можете сохранить до 12 пользовательских EDID.

Интерфейс настроек вывода позволяет вам настраивать EDID каждого вывода.

Аудио и видео синхронная и асинхронная матрица :

Конечно, он также выполняет функцию асинхронной аудио- и видеоматрицы, позволяя направлять любой встроенный звук на любой выход. Интерфейс настроек звука позволяет легко переключаться между ними.

Последняя строка меню, «Настройки системы», позволяет настраивать сеть, зуммер и экранное меню устройства, а также просматривать информацию о версии. Эта панель интуитивно понятна, поэтому нет необходимости в дополнительных пояснениях.

На этом мы завершаем обзор функций бесшовного матричного сварочного аппарата 4K60. Однако некоторые удобные функции остались без внимания, например:

1. Помимо перетаскивания мышью, вы также можете быстро переключать источники ввода с помощью цифровых клавиш над основной клавиатурой.

2. Каждый вход/выход можно настраивать, что упрощает отслеживание информации об отдельных входах/выходах для более быстрого переключения и управления.

3. Переключение сигналов происходит плавно.

4. Помимо панельного и веб-управления, также возможно управление через RS232 с использованием таблицы команд последовательного порта.

5. Для создания пользовательских веб-интерфейсов доступен веб-API.



Текстовые описания часто утомительны и трудны для понимания. Чтобы более наглядно представить себе возможности этого продукта, посмотрите снятое нами видео о его работе. Мы будем регулярно обновлять демонстрационные видеоролики. Подпишитесь на наш канал на YouTube, чтобы быть в курсе последних новостей о наших новых продуктах.

Демонстрационное видео 1: живая демонстрация 12-канальной матрицы бесшовной коммутации 4K60

Демонстрационное видео 2: 12 входов и 12 выходов 4K60 бесшовная коммутация+сращивание матрицы

На этом мы завершаем знакомство с нашим бесшовным матричным сварочным аппаратом 4K60. Если у вас есть вопросы или идеи, напишите нам личное сообщение по адресу niber.wen@bitvisus.com . Спасибо за просмотр!
