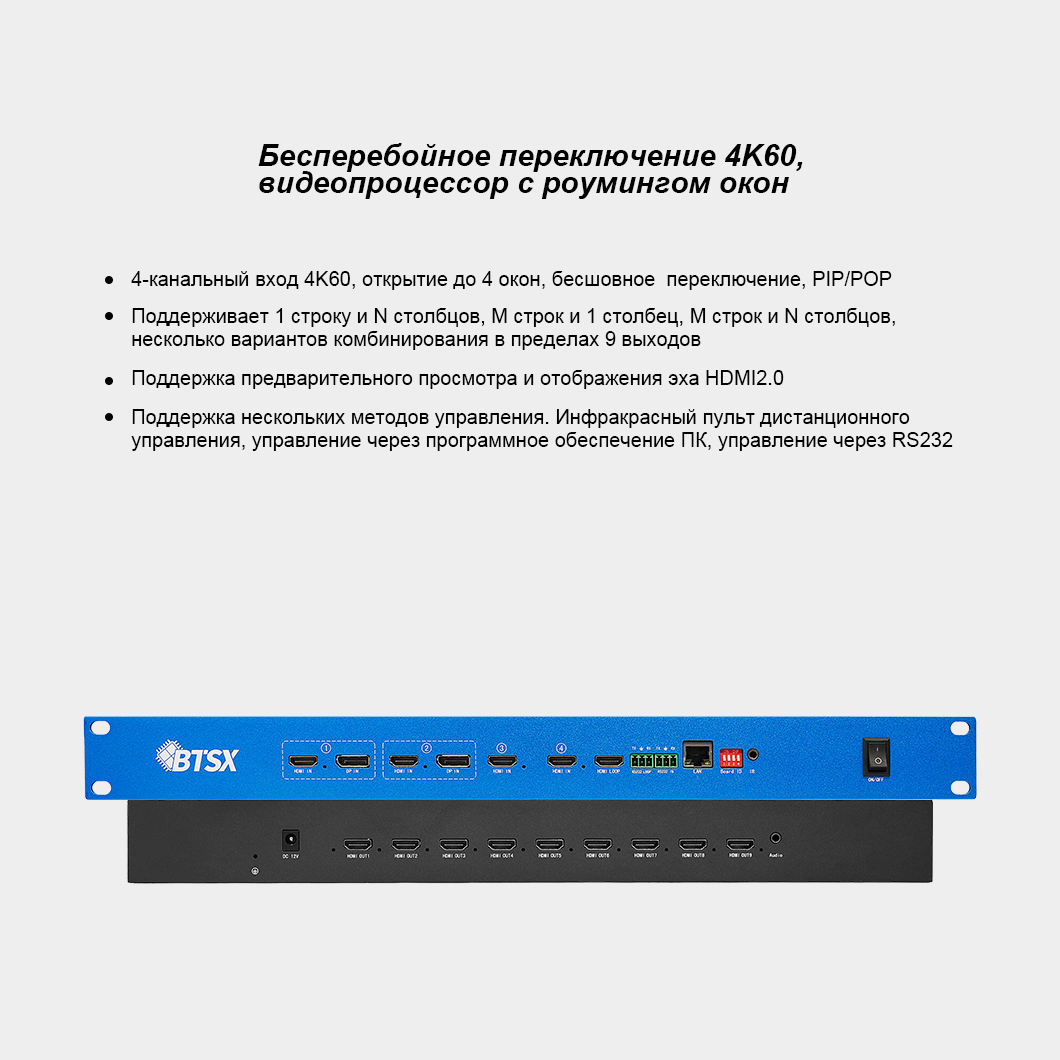

Обзор продукта: контроллер бесшовного переключения, видеопроцессор, матричный коммутатор

Новый видеопроцессор 4K60 UHD от Bitvisus способен отображать несколько динамических изображений на нескольких экранах, одновременно реализуя коммутацию входных сигналов до 4 каналов, расширение и объединение выходных портов до 9 каналов, а также различные методы управления для гибкого применения. Контроллер плавного переключения позволяет реализовать полноэкранное отображение, любое объединение, любой эффект наложения и т. д.

Каковы особенности контроллера бесшовного переключения:

• Контроллер плавного переключения: также можно назвать его матричным коммутатором и сплиттером.
• 4 канала ввода 4K*2K@60: каждый входной порт записывает разные разрешения и поддерживает управление EDID.
• Управление несколькими окнами: можно легко реализовать различные функции, такие как режим мозаики «картинка вне картинки» (POP), режим наложения «картинка в картинке» (PlP), произвольное наложение изображений, перемещение, кросс-экран, масштабирование и т. д.
• Плавное переключение сигналов в реальном времени: переключение входных сигналов происходит за 0 секунд . Отсутствуют проблемы с чёрным полем и задержка при переключении сигналов. Для точного позиционирования позиции можно вводить вручную.
• Поворот входа и выхода: вход можно повернуть на 90°, 180°, 270°, а первую строку выхода можно повернуть на 180°.
• 16 режимов сращивания: например, горизонтальный экран 1x1...1x9; вертикальный экран 9x1...1x1; тип поля: 2x2, 2x3, 3x3, 2x4, 4x2... и т. д.
• Функция обрезки сигнала: позволяет удалять черные края и обрезать входной сигнал, что делает методы управления изображением более разнообразными. Она может прекрасно решить проблему черных краев, вызванную входным сигналом, или частично усилить сигнал.
• Функция регулировки цвета, насыщенности и других параметров эффекта изображения: решает проблему восстановления цвета входных сигналов.

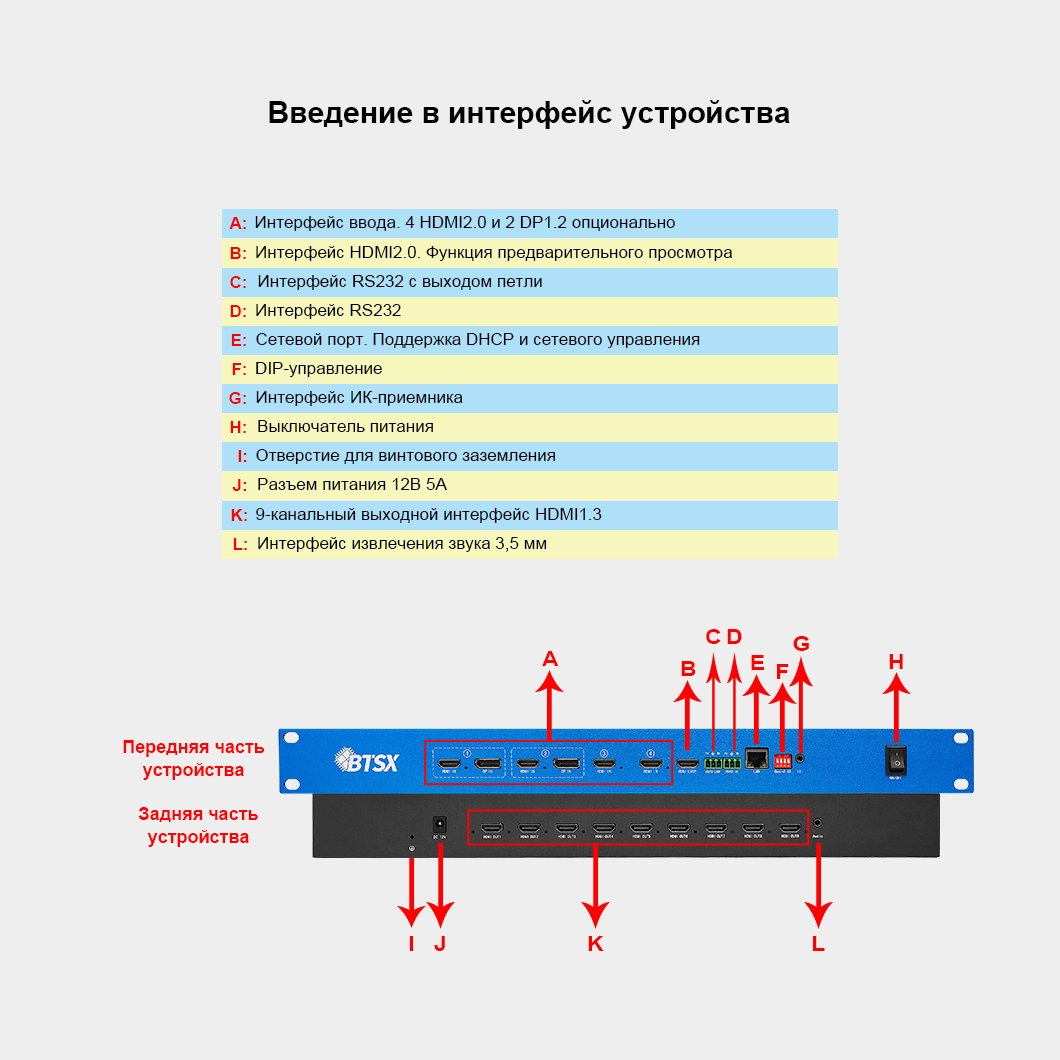

• Методы управления : дистанционное управление через интерфейс IR, RS232, TCP/IP, с помощью сочетаний клавиш на клавиатуре для легкой настройки и быстрой работы.
• Разделение звука: можно выбрать разделение звука, поддерживается вывод звука HDMI OUT 1 или ALL ON или ALL OFF.
• Полноканальный 24-битный RGB444: высокая глубина дискретизации цвета и высокое качество выходного видеоизображения.
• Контроллер бесшовного переключения может поддерживать компьютеры, Android-приставки, игровые консоли и другие устройства в качестве источников входного сигнала.
• Материнская плата контроллера бесшовной коммутации использует архитектуру аппаратной обработки многопоточной параллельной обработки FPGA+.
• Горячая замена.
• Память при выключении питания.
• Считывание данных с главного компьютера.
• 10 план экономии.

Спецификация видеопроцессора:

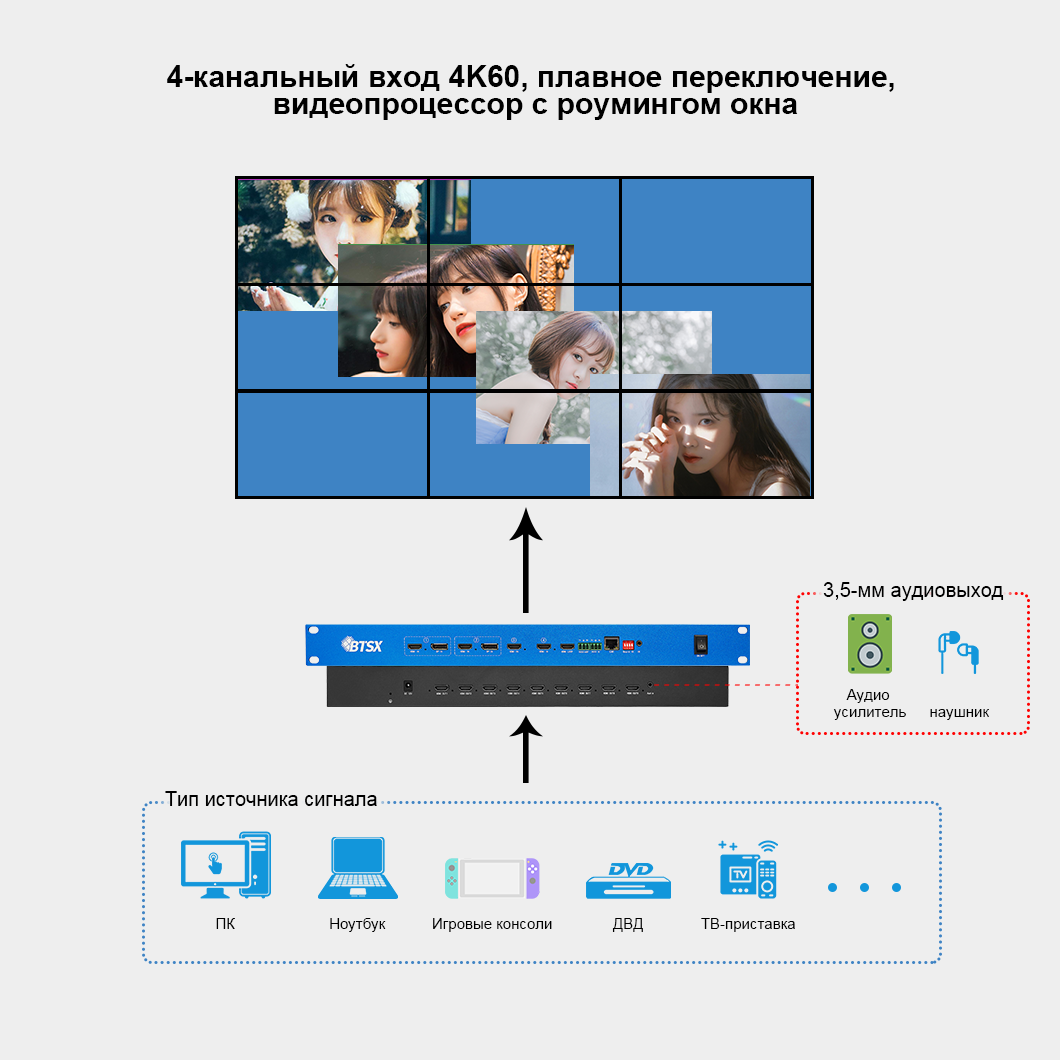

Типичное применение матричного коммутатора:

Коммутатор Matrix в основном используется в системах видеонаблюдения сверхвысокой четкости, на сверхбольших видеостенах, больших рекламных экранах в магазинах, больших выставочных экранах и в других промышленных приложениях.
